Kahe sisendiga tsentrifugaalventilaator TDA – R 3100-161400 m3/h

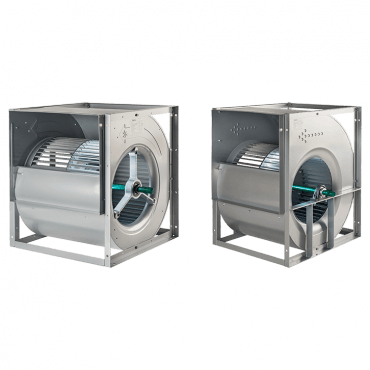

Kahe sisendiga tsentrifugaalventilaator  Tecnifan TDA – R 3100 – 161400

Kahe sisendiga tsentrifugaalventilaatorid, tugevdatud seeria, valmistatud galvaniseeritud terasest, kvaliteet Z-275. Vaba väljundvõll rihmülekande jaoks. Sisaldab topeltvõlli otsa ja kuupraami, mis hõlbustab kokkupanekut kaheksas võimalikus asendis.

ESTO 3 makseviis – tasu 3-s võrdses osas 3 kuud! (Rohkem infot järelmaksust).

ESTO maksa hiljem makseviisiga  on võimalus 2-klikiga osta kohe, saada tellimus kätte ning maksma hakata hiljem. Maksa nii, kuidas ise soovid – 30 päeva intressivabalt, ilma ühegi lisatasuta.

Kirjeldus

Kahe sisendiga tsentrifugaalventilaator  Tecnifan TDA – R 3100 – 161400

Kahe sisendiga tsentrifugaalventilaatorid, tugevdatud seeria, valmistatud galvaniseeritud terasest, kvaliteet Z-275. Vaba väljundvõll rihmülekande jaoks. Sisaldab topeltvõlli otsa ja kuupraami, mis hõlbustab kokkupanekut kaheksas võimalikus asendis.

Tehniline kataloog TDA – R
Kaubandusbrošüür TDA – R

Ettepoole suunatud tiivik on valmistatud sisseehitatud labadega, mis annab ventilaatorile suure jäikuse ja suure jõudluse. Laagrid on jäigad, isejoonduvat kuullaagritüüpi, tihendatud ja õlitatud kogu eluea jooksul
Väikese seeria konstruktsioon on valmistatud tugiraamide ja tugiristõlaga ning suur seeria sisaldab konstruktsiooniraami ja laagrituge.

TDA kahe sisselaskega tsentrifugaalventilaatorid on valmistatud tsingitud kujul teras, kvaliteet Z-275, rihmveo jaoks ettevalmistatud vaba väljundvõlliga edasikandumine. Kaasake topeltvõlli ots, et hõlbustada kokkupanekut kaheksaks võimalikud suunad. Ettepoole suunatud tiivik on valmistatud sakkide konstruktsiooniga mis annab ventilaatorile suure jäikuse ja suure jõudluse. Laagrid on jäigad, isejoonduvad kuullaagritüübid, suletud ja määritud kogu eluea jooksul. Madala ja keskmise rõhu jaoks mõeldud TDA ventilaatorid on toodetud aastal kolm konstruktsiooni (seeria) olenevalt kasutuspiirist: kerge (L), Pooltugevdatud (SR) ja tugevdatud (R). Valiku täiendamiseks on saadaval ka topeltsarjad tiivik (tandem) kergete, pooltugevdatud ja tugevdatud seeriate jaoks, ja kolmekordse tiivikuga ainult tugevdatud seeria jaoks. TDA mudelite valik hõlmab kahtekümmend suurust, 7/7 kuni 30/28, üks neist turu kõige täielikumad vahemikud, mis taluvad voolukiirusi kuni 162 400 m3 /h ja üldrõhud kuni 1,420 Pa. Need katavad temperatuur on vahemikus -20ºC kuni 80ºC või 110ºC olenevalt seeriast.

Tüüp Suurus tollides Max Kiirus (min) Maksimaalne abs võimsus (kW) Max Õhuvool (m2/h) Max Kogurõhk (Pa) Ligikaudu Kaal (kg) Tehnilised andmed
R T2R T3R R T2R T3R R T2R T3R R T2R T3R R T2R T3R
TDA 7/7 – R 7/7 3100 1.5 3100 1220 7
TDA 9/7 – R 9/7 2400 2400 1800 2 3 4.5 4250 8500 12750 1270 1200 720 11 25 40
TDA 9/9 – R 9/9 2400 2400 1800 2.3 3 4.5 5100 10200 15300 1270 1170 750 12.5 30 58
TDA 10/8 – R 10/8 2200 2200 1700 3 4.5 6 5150 10300 15450 1420 1320 910 13 28.5 55
TDA 10/10 – R 10/10 2200 2200 1700 3 4.5 6 6100 12200 18300 1400 1250 930 14 34 60
TDA 12/9 – R 12/9 1800 1800 1400 3.5 5.5 7 6850 13700 20550 1400 1280 950 18 44.5 70
TDA 12/12 – R 12/12 1800 1800 1400 3.5 5.5 7 8550 17100 25650 1220 1080 820 19.5 52 80
TDA 15/11 – R 15/11 1400 1300 1100 5 6 8 9700 19400 29100 1220 980 780 24.5 61 95
TDA 15/15 – R 15/15 1400 1200 1100 5.5 8 9 12350 24700 37050 1180 900 750 28.5 71 115
TDA 18/13 – R 18/13 1200 1100 900 6 9 13 13300 26600 39900 1300 1100 820 34.5 84 143
TDA 18/18 – R 18/18 1200 1100 900 7 11 13 17300 34600 51900 1180 980 740 40 97 163

Suured seeriad

R T2R T3R R T2R T3R R T2R T3R R T2R T3R R T2R T3R
TDA 20/15 – R 20/15 900 950 900 7.5 17 20 19650 39300 58900 900 950 900 72 170 275
TDA 20/20 – R 20/20 900 950 900 9 17 20 23550 47100 70650 880 950 880 84 195 315
TDA 22/15- R 22/15 900 850 800 11.5 20 23 23150 46300 69450 1050 950 840 75 180 289
TDA 22/20- R 22/20 900 850 800 11.5 20 23 27100 54200 81300 1080 940 830 85 198 317
TDA 22/22- R 22/22 900 850 800 11.5 20 23 29500 59 000 88500 1070 930 830 94 215 345
TDA 25/20- R 25/20 700 650 600 11 23 26 34200 68400 102600 900 790 660 100 235 384
TDA 25/25- R 25/25 700 650 600 13 23 26 39350 78700 118050 900 800 670 113 260 425
TDA 30/20- R 30/20 600 600 550 15 28 32 40850 81700 122550 970 930 800 113 275 450
TDA 30/28 – R 30/28 600 550 500 15 28 32 53800 107600 161400 980 830 690 145 330 540



KUMMIST TÜÜPI ANTIBRATSIOONI KINDLUSED

Kummist tüüpi vibratsioonivastased alused tarnitakse lisavarustusena 4-liikmelistes rühmades koos nende kokkupanekuks vajalike kruvidega. Need valitakse, võttes arvesse mootori ventilaatori kaalu ja pöörete arvu.

VEDRU TÜÜPI T+P ANTIBRATSIOONI KINNITUSED

Vedrutüüpi antivibratsioonikinnitused tarnitakse lisavarustusena 4-liikmeliste rühmadena koos plaadi ja nende kokkupanekuks vajalike kruvidega. Need valitakse, võttes arvesse mootori ventilaatori kaalu ja pöörete arvu.

SÄDEMEVASTANE KONSTRUKTSIOON

Ventilaatorid on ehitatud vastavalt standardile UNE-EN 14986. Sädemevastane konstruktsioon sisaldab sisselaskeava kaitset, samuti külgplaate või vasika sisselaskeava vastavalt ventilaatori suurusele.

SISENDI äärik (MITTE PAIGALDATUD) – S/I

Valmistatud tsingitud terasest, see on kohandatud ühe sisselaskega ventilaatorite sisselaskeavaga. Tarnitakse eraldi, mitte paigaldatud.

SISSEVÄÄRIK (PAIGALDATUD) – S/I

Valmistatud tsingitud terasest, see on kohandatud ühe sisselaskega ventilaatorite sisselaskeavaga. Tarnitakse monteeritult.

VÄLJUSTUSVÄLIK (MITTE PAIGALDATUD) – D/I

Valmistatud tsingitud terasest, see on kohandatud kahe sisselaskega ventilaatorite väljalaskeavaga. Tarnitakse eraldi, mitte paigaldatud.

VÄLJUSTUSVÄLIK (PAIGALDATUD) – D/I

Valmistatud tsingitud terasest, see on kohandatud kahe sisselaskega ventilaatorite väljalaskeavaga. Tarnitakse monteeritult.

VÄLJUSTUSVÄLIK (MITTE PAIGALDATUD) – S/I

Valmistatud tsingitud terasest, see on kohandatud ühe sisselaskega ventilaatorite väljalaskeavaga. Tarnitakse eraldi, mitte paigaldatud.

VÄLJUSTUSVÄLIK (PAIGALDATUD) – S/I

Valmistatud tsingitud terasest, see on kohandatud ühe sisselaskega ventilaatorite väljalaskeavaga. Tarnitakse monteeritult.

MOOTORI TUGI PING

Valmistatud tsingitud terasest, sellel on käigukasti pingutamise hõlbustamiseks pöördepunktiga kiikpink.

VÕLLI KAITSE – S/I

Tsingitud oomega-kujuline element, millel on selle jahtumist võimaldav ava, mis katab ühe sisselaskeventilaatorite võlli ja laagrid.

PAINDLIK ÜHENDUS HM (MITTE PAIGALDATUD)

Valmistatud polüester lõuendist + PVC. Tarnitakse eraldi, mitte paigaldatud. Seda saab kinnitada õhuvõtu esiosa külge ühelt poolt ja ühendusääriku abil vastasküljelt.

PAINDLIK ÜHENDUS HM (PAIGALDATUD)

Valmistatud polüester lõuendist + PVC. See tarnitakse mootori-ventilaatorrühma esiosale paigaldatuna. Seda saab kinnitada õhuvõtu esiosa külge ühelt poolt ja ühendusääriku abil vastasküljelt.

TÜHJENDUSKRUPP

Valmistatud messingist ja paigutatud ventilaatori alumisse ossa, et hõlbustada kondensaatorite tühjendamist.

VÄLINE määrdenippel

Väline määrdenippel, mis võimaldab laagreid määrida. Koosneb PVC torust ja kahest pistikust mõlemas otsas.

KOLME KIIRELINE MOOTOR

Valikuliselt saab TMD-seeriat varustada kolmekäigulise mootoriga, suletud mootoriga (IP54), 4 või 6-pooluselise ühefaasilise mootoriga, isolatsiooniklass F, integreeritud ühenduskarbi ja tihendikarbiga.

TUGIJALGADE KOMPLEKT

Valmistatud tsingitud terasest ja stantsitud tugevdustega, see on varustatud kruvide ja kummitüüpi vibratsioonivastaste alustega.

EPOKSÜVÄRV

Korpus, tiivik, raam ja deflektor on viimistletud väga vastupidava ja vastupidava EPOXY värviga ning suure jõudlusega EPOXY lakiga.

VÕLLI PUNKTI KAITSE

Metallikaitse värvitud epoksiidiga RAL 3000, mis takistab kokkupuudet võlliga.

ÜLEVAATUS JAAN

Valmistatud tsingitud terasest 4 erineva paigaldusasendiga.

ÜHEFAASI KIIRUSREGULAATOR

See juhib vahelduvvoolumootorite kiirust ja pöördemomenti, teisendades sageduse füüsilised väärtused ja võrgupinge lõpmatuseni muutuvateks suurusteks, säilitades samal ajal nendevahelise suhte konstantsena. Mõeldud ühefaasilise mootoriga ventilaatoritele.

SISSENDAKITSE (POLE PAIGALDATUD)

Valmistatud tsingitud terasest vastavalt standardile UNE 100250. Tarnitakse eraldi, mitte monteerituna.

SISSELASEKITSE (PAIGALDATUD)

Valmistatud tsingitud terasest vastavalt standardile UNE 100250. Tarnitakse monteeritult.

VÕLLI TIHEND – S/I

Alumiiniumist ja spetsiaalsest vaigust kettad, et vältida osakeste või söövitavate elementide sisenemist ühe sisselaskeventilaatoritesse.

MOOTORI TUGI KLASS

Tsingitud terasest valmistatud see võimaldab mootorit otse korpusele paigaldada. See on varustatud tensori, kummikaitse ja kruvidega.

LÜGISTAV MOOTORI ALUS

Valmistatud tsingitud terasest, võimaldab reguleerida käigukasti ja mootorit. Saadaval kolmes suuruses korpusega mootoritele alates raami suurusest 63 kuni 180.
