Kaubanduslik adsorptsioonkuivati ​​TTR 800


Tänu standardvarustusse integreeritud soojustagastussüsteemile ja elektroonilisele energiahaldusele on Trotec TTR 800 , nagu ka teised TTR adsorptsioonkuivatid, üks ökonoomsemaid omataolisi maailmas!

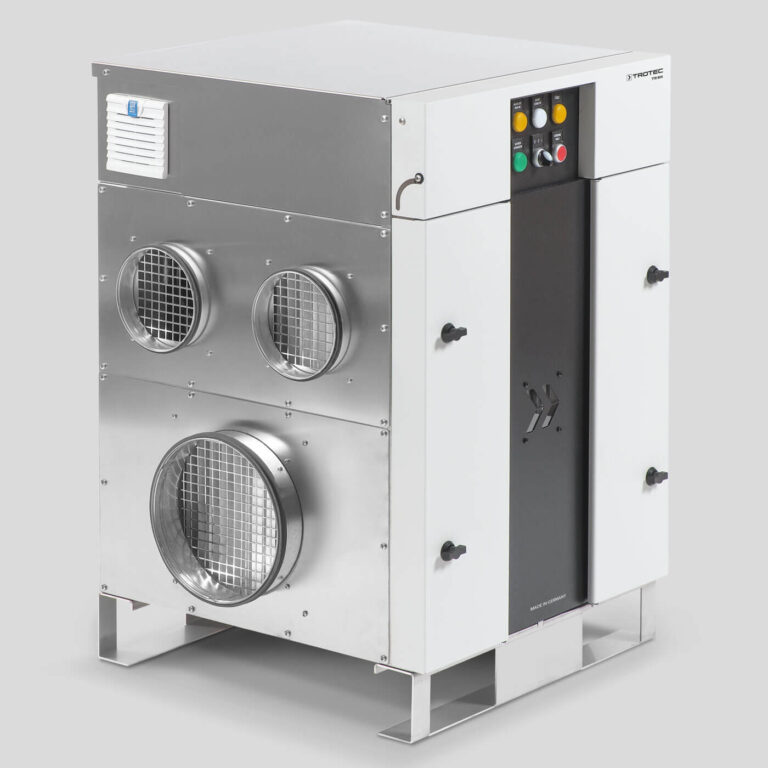

Tugev roostevabast terasest korpus ja kõrgeimate tööstusstandardite järgi välja töötatud tehnoloogia muudavad adsorptsioonikuivati TTR 800 usaldusväärseks partneriks niiskuse eemaldamisel.
Niiskusimuri eelised:


Konfigureeritav õhu suuna muutmine kõikidel TTR mudelitel

Standardina varustatud erinevate funktsioonide ja laia varustusega

Kõrge kuluefektiivsus, tänu modulaarsele komponendikonstruktsioonile

Tänu paljudele lisavarustus võimalustele saab kuivatit peaaegu iga rakenduse jaoks individuaalselt konfigureerida







Professionaalne kvaliteet "made in Germany" - Troteci originaaltoodang

Kõrge niiskuse eemaldamise jõudlus isegi madalatel temperatuuridel

Tugev roostevabast terasest korpus

Usaldusväärne silikaalgeeli sorptsioonirootor

Konfigureeritav õhu suuna muutmine (muundamine vähese vaevaga)







Duoventiline juhtimine – iga ventilaatori jõudlust saab potentsiomeetri abil eraldi seadistada

TTR Trisorp Dual põhimõte eraldi õhuvoolukanalitega protsessi- ja regenereerimisõhu jaoks rõhuneutraalseks retsirkulatsiooniks

Elektriline regeneratsioonikütteseade

Filtri jälgimine (õhuvoolu ja kollektiivse hoiatustule kohta)

Tänu paljudele varustusvõimalustele saab seda peaaegu iga rakenduse jaoks individuaalselt konfigureerida






TTR 800 standardfunktsioonid lühidalt:


Roostevabast terasest korpus

Rootori pöörlemise juhtimine (rootor ja ajam)

Ülekuumenemise turvasüsteem taaskäivituslukuga (regenereerimisõhk)

Töötemperatuuri juhtimine (regeneratsiooniõhk)

Filtri jälgimine (õhuvoolu ja kollektiivse hoiatustule kohta)

Duoventic juhtimine*

Konfigureeritav õhu suuna muutmine (muundamine vähese vaevaga)

Ühendusklemmid välised sisse/välja

Hügrostaadi ühendusklemmid


















eseme number
TTR 800
TTR 1400
TTR 2000
TTR 2800
TTR 3700
TTR 5200
TTR 6600
TTR 8200
TTR 10000
TTR 12000
TTR 13500


Kuiv õhk (sissepuhkeõhu juures 20°C / 60%RH)


niiskuse eemaldamine [kg/24h]
86,.04
177,6
259,2
376,8
492
698,4
892,8
1108,8
1 322,40
1596
1790,4


niiskuse eemaldamine [kg/h]
3.,6
7.04
10.08
15.07
20.05
29.01.00
37.02.00
46.02.00
55.01.00
66.05.00
74.06.00


Vabalt puhuv õhuhulk [m³/h]
950
1750
2350
3150
4300
5800
7200
9000
10 500
12 500
14 700


Õhu nimimaht [m³/h]
750
1450
2000
2800
3700
5200
6600
8200
9800
11 800
13 300


välisrõhk [Pa]
300
300
300
300
400
400
400
400
300
300
400


Ühenduse sisselaskeava Ø [mm]
250
250
315
315
315
500
500
500
700
700
700


Ühenduspesa Ø [mm]
250
250
315
315
315
500
500
500
700
700
700


regenereerimisõhk


Õhu nimimaht [m³/h]
130
270
380
570
740
1050
1330
1660
1970
2380
2670


välisrõhk [Pa]
300
300
250
300
200
300
300
300
300
300
200


Ühenduse sisselaskeava Ø [mm]
160
160
200
200
200
300
300
300
400
400
400


Ühenduspesa Ø [mm]
160
160
200
200
200
300
300
300
400
400
400


tööpõhimõte


tööpõhimõte
TTR Trisorp Dual
TTR Trisorp Dual
TTR Trisorp Dual
TTR Trisorp Dual
TTR Trisorp Dual
TTR Trisorp Dual
TTR Trisorp Dual
TTR Trisorp Dual
TTR Trisorp Dual
TTR Trisorp Dual
TTR Trisorp Dual


Tööruum


Minimaalne temperatuur [°C]
-20
-20
-20
-20
-20
-20
-20
-20
-20
-20
-20


Maksimaalne temperatuur [°C]
40
40
40
40
40
40
40
40
40
40
40


Õhuniiskus min [%RH]
0
0
0
0
0
0
0
0
0
0
0


Maksimaalne niiskus [% RH (mittekondenseeriv)]
100
100
100
100
100
100
100
100
100
100
100


elektrilised väärtused


toiteühendus
380-480V/50-60Hz
380-480V/50-60Hz
380-480V/50-60Hz
380-480V/50-60Hz
380-480V/50-60Hz
380-480V/50-60Hz
380-480V/50-60Hz
380-480V/50-60Hz
380-480V/50-60Hz
380-480V/50-60Hz
380-480V/50-60Hz


Nimivoolutarve [A]
7.05
15
23
31.07.00
42.08.00
60
73.05.00
93,5
108
129
150


installeeritud võimsus [kW]
4.09
9.08
15
21.06
28.08.00
40
50.05.00
64.05.00
74
89
103


Soojusvõimsus [kW]
4.01
9
12.05
18.09
24.05.00
36
45
57
66
81
90


soovitatav kaitse [A]
16
16
32
32
63
63
100
125
160
160
250


elektriühendus


terminali ühendus













automaatne niiskuse eemaldamine


katkematu niiskuse eemaldamine













dimensioon


Pikkus (ilma pakendita) [mm]
734
734
1,348
1,348
1,348
1919
1919
1919
2,032
2,032
2,032


Pikkus koos struktuuriga [mm]













Laius (ilma pakendita) [mm]
649
649
769
769
769
0,118055556
0,118055556
0,118055556
1460
1460
1460


Laius koos konstruktsiooniga [mm]













Kõrgus (ilma pakendita) [mm]
942
942
1,323
1,323
1,323
1680
1680
1680
1,802
1,802
1,802


Kõrgus koos konstruktsiooniga [mm]













Kaal


(ilma pakendita) [kg]
85
100
230
250
270
680
720
750
900
1000
1100


Töötemperatuuri juhtimine (regeneratsiooniõhk)














Võimalikud lisavalikud:


Millenium juhtimismoodul

Flowmatic mahuvoolu reguleerimine

Niiskuse/temperatuuri reguleerimine

Kastepunkti andur -80 °C ... +20 °C

Puuteekraan seadme tööks

Kaugühendus GSM

Kaugühendus WiFi

Soojusvaheti moodul

Elektriline soojapuhur kuiva õhu jaoks

Väline hügrostaat HG 120

Väline hügrostaat HG 125

Transpordiraam (virnastatav), ratastega

*Duoventicuga saab iga ventilaatori võimsust potentsiomeetri abil iseseisvalt reguleerida, kohapeal pole vaja gaasihoobasid



Kuiv õhk (sissepuhkeõhu juures 20°C / 60%RH)



niiskuse eemaldamine [kg/24h]
86.4



niiskuse eemaldamine [kg/h]
3.6



Vabalt puhuv õhuhulk [m³/h]
950



Õhu nimimaht [m³/h]
750



välisrõhk [Pa]
300



Ühenduse sisselaskeava Ø [mm]
250



Ühenduspesa Ø [mm]
250


regenereerimisõhk



Õhu nimimaht [m³/h]
130



välisrõhk [Pa]
300



Ühenduse sisselaskeava Ø [mm]
160



Ühenduspesa Ø [mm]
160


tööpõhimõte



tööpõhimõte
TTR Trisorp Dual


Tööruum



Minimaalne temperatuur [°C]
-20



Maksimaalne temperatuur [°C]
40



Minimaalne õhuniiskus [% RH]
0



Maksimaalne niiskus [% RH (mittekondenseeriv)]
100


elektrilised väärtused



toiteühendus
380-480V/50-60Hz



Nimivoolutarve [A]
7.5



installeeritud võimsus [kW]
4.9



Soojusvõimsus [kW]
4.1



soovitatav kaitse [A]
16


elektriühendus



terminali ühendus



automaatne niiskuse eemaldamine



katkematu niiskuse eemaldamine

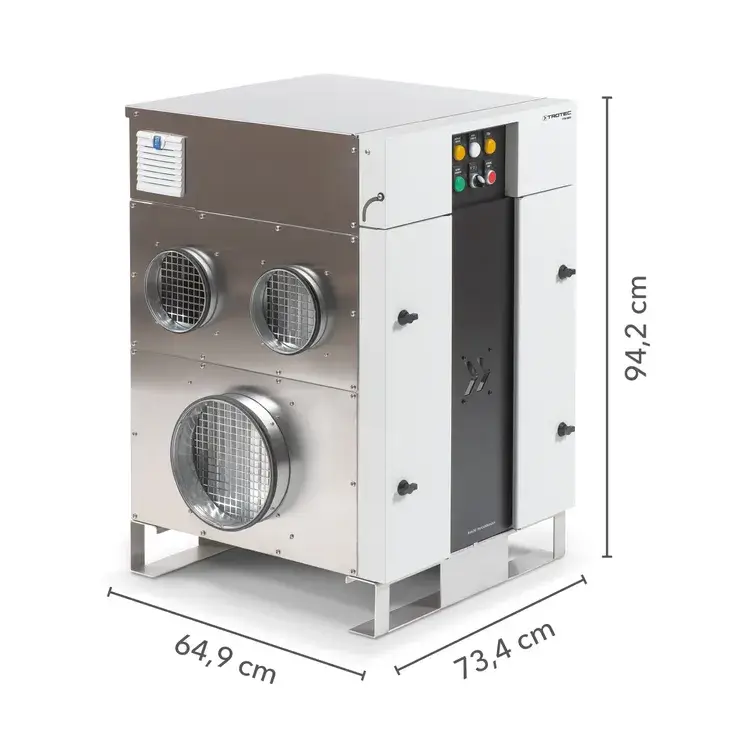

dimensioon



Pikkus (ilma pakendita) [mm]
734



Laius (ilma pakendita) [mm]
649



Kõrgus (ilma pakendita) [mm]
942


Kaal



(ilma pakendita) [kg]
85






SEADMED, OMADUSED JA FUNKTSIOONID




korpuse tüüp



roostevaba teras






Rootori pöörlemise juhtimine (rootor ja ajam)




Ülekuumenemise turvasüsteem taaskäivituslukuga (regenereerimisõhk)




Töötemperatuuri juhtimine (regeneratsiooniõhk)




Filtri jälgimine (õhuvoolu ja kollektiivse hoiatustule kohta)




Duoventiline juhtimine




Konfigureeritav õhu suuna muutmine (muundamine vähese vaevaga)




Klemmid välise ON/OFF jaoks




Hügrostaadi ühendusklemmid




Potentsiaalivabad kontaktid (töö, rike, filter)




tunnimõõtja




õhuhulga reguleerimine




integreeritud soojustagastusega
